阿特拉斯GA75油滤通过能力试验,验证空压机油滤对排气温度的影响

2019-12-19 17:23


试验阿特拉斯GA75空压机油滤在不同通过能力下的运行参数,得出油滤通过能力对排气温度影响的最终结论。并总结和分析了导致空压机油滤通过能力下降的原因,提出切实可行的合理化建议。

滤器的作用主要是过滤润滑油中的杂质,保持润滑油的清洁,延长润滑油的使用寿命。润滑油中的杂质主要江苏11选5包括:零部件运转时所产生的金属碎屑、进入的尘土、高温下被氧化的积碳或胶质等物质。
润滑油系统中油过滤器的通过能力,会对机组排气温度产生很大的影响。当油过滤器中存有过多杂质时,油滤的通过能力将变差,直接影响润滑油的过滤效果和进入主机的油量,最终导致排气高温。

实验机型为阿特拉斯GA75型空压机,通过进一步实验对比,更深层次地验证了油滤器通过能力对空压机温度的影响,并分析导致油滤器通过能力下降的原因,针对原因提出合理的建议。


01

空压机工作原理及内部流程

阿特拉斯GA75型空压机,这是一种由电动机驱动的单级喷油双螺杆压缩机,功率为75kW。

空气经过进气过滤器及进气阀后,与润滑油一起进入主机,经过压缩机压缩后的油气混合物,进入油气分离器,通过离心、重力作用和精过滤,使压缩空气和润滑油分离,压缩空气经过最小压力阀、后冷却器冷却后排出机组。润滑油则依靠油气桶和螺杆机头的压力差,从油气桶经过温控阀、油过滤器、油冷却器、断油阀后进入主机循环使用。

02

通过能力测试

本次测试方法采用的是极限分析法,采用油滤器堵塞后、油滤器拆除后、更换新的油滤器后3种测试情况的运行参数进行对比,测试结果如表1所示。

通过以上测试可以得出,在油过滤器堵塞后,加载瞬间温度上升较高,但加载至起跳压力后,温度并不会变化太明显。更换新油过滤器和油过滤器拆除后,设备运行参数非常平稳,油过滤器的通过能力好坏对运行的温度影响很大,所以,保证油过滤器的通过能力非常关键。


03

导致油滤器通过能力下降的原因及建议


3.1长期运行,滤纸表面杂质堆积
油滤器使用的是纸质滤芯,油过滤器能通过对润滑油的过滤,清除油液中的金属磨屑、碎粒、灰尘以及润滑油在高温下受氧化而产生的积碳、胶状沉积物等杂质,使润滑油的清洁度控制在所能承受的范围内,保证设备的正常运行,达到令人满意的性能与使用寿命。

润滑油中的杂质逐渐堆积到滤纸表面,随着积聚在油滤器中的污垢逐渐增多,油滤器的压差也会逐渐升高,润滑油通过能力降低,喷入螺杆主机的润滑油量就会减少,压缩空气过程中产生的热量不能有效控制在正常范围内,造成主机出油口温度偏高
3.2 污染或杂质进入
空压机各运动元件之间的相对间隙有一定的范围,当污染颗粒进入到这些运动部位表面的间隙内,会引起表面的磨损,使间隙逐渐扩大,进而使更多的污染颗粒进入间隙,引起表面进一步磨损。这样下去,就会引起元件表面磨损的“链式反应”。因此,如果能够有效地控制污染颗粒,则元件磨损的“链式反应”就不会发生
对润滑油定期进行取样化验,保证润滑油的品质,并定期对进气滤器进行定期更换,严控外界空气中的颗粒物质进入系统,同时按照固定的保养周期进行保养,使用合格的滑油和原厂家生产的油滤器,减少磨粒磨损。
3.3 油过滤器质量不合格

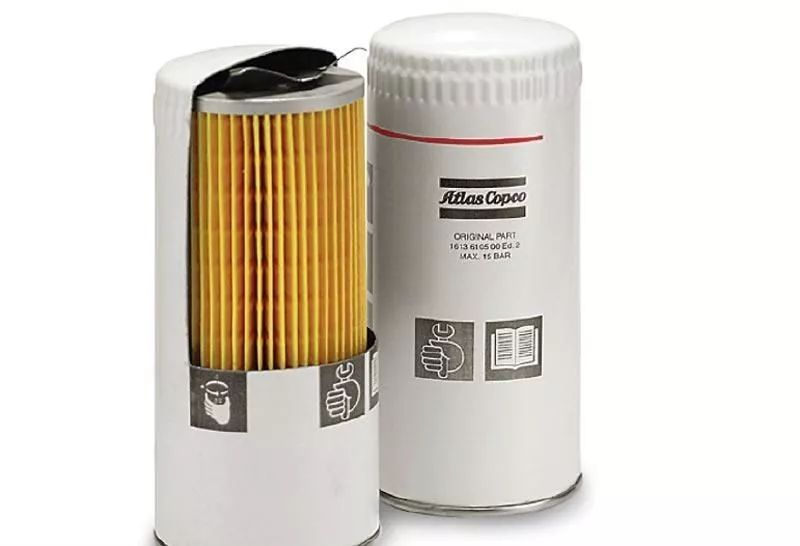

油过滤器采用的是纸质滤芯。纸质油滤器的滤芯一般为波纹的酚醛树脂或木浆微孔滤纸制成的纸芯,纸芯围绕在带孔的铁片做成的骨架上,以增加滤芯的强度,防止过滤器压差高时被抽瘪。

 为了增加过滤面积,纸芯采用折叠的方式,能够储存更多的杂质。这种过滤器过滤精度较高,一般常用于油液的精过滤。油滤器的纳垢容量是决定过滤器在系统中工作寿命的关键因素,是确定过滤器保养周期的客观依据。

一旦滤器使用的滤纸不合格,就会造成纳垢容量减小,缩短使用寿命。刚更换完毕的滤器最初效果很好,使用不久,就会出现压差急剧升高的现象。通常推荐使用原厂的油滤器,并对出现问题的油滤器第一时间向厂家进行反馈。定期对滑油进行更换,清洗滑油系统内的杂质,保证润滑油的品质。


04

结 论

文中针对GA75型空压机油滤器通过能力进行了对比,通过运行参数的变化,总结得出油滤器对空压机排气温度影响很大,也为其他形式的空压机分析问题提供了依据。

同时分析了造成油过滤器通过能力下降的主要原因,针对这些原因提出合理的建议,通过预防性维修和预知性维修相结合,指导后期对空压机的维护保养工作,提升设备的管理能力,预防和减少非计划停机次数,保证设备的安全、平稳和高效运行。
